TX-MODUL¶
Bedient wird das TX-Modul entweder per eigenem Access Point, wenn es sich im Digital Modus befindet oder es ist im Netzwerk entweder per DHCP oder statisch eingebunden.
Auf der Geräte Oberseite hat es 2 Hardware Schalter.
DIGITAL/Network und BLE & WiFi / BLE only
DIGITAL¶
Im DIGITAL mode muss das Gerät an keinem Netzwerk angeschlossen sein. Es läuft StandAlone mit einem 5V USB C Netzteil.
Das Kontrolldisplay auf dem Gerät zeigt unten Links Digital. Die sich neben dem USB-Anschluss befindliche LED leuchtet blau.
Will man nun Einstellungen am WEB-Setup machen, muss der WEB-Server im Gerät aktiviert werden. Dafür drückt man den Button rechts neben dem USB-Anschluss für 3 Sekunden. Ist der WEB Server aktiv piept das Gerät 3x und die LED leuchtet heller.

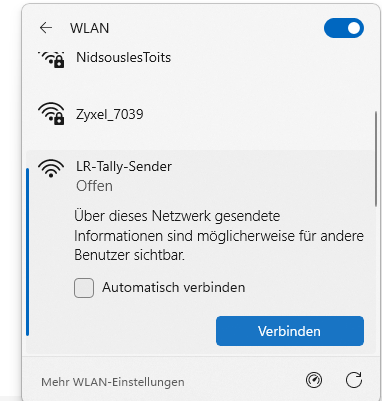

Das TX-Modul macht dann einen kleinen WEB-Server und zeigt die SSID LR-Tally-Sender in den WLAN-Netzen an.
Verbinde dich mit diesem Netzwerk und starte dann einen beliebigen Browser auf dem Gerät, mit dem du dich mit LR-Tally-Sender verbunden hast und gib 192.168.4.1 als Adresse ein.

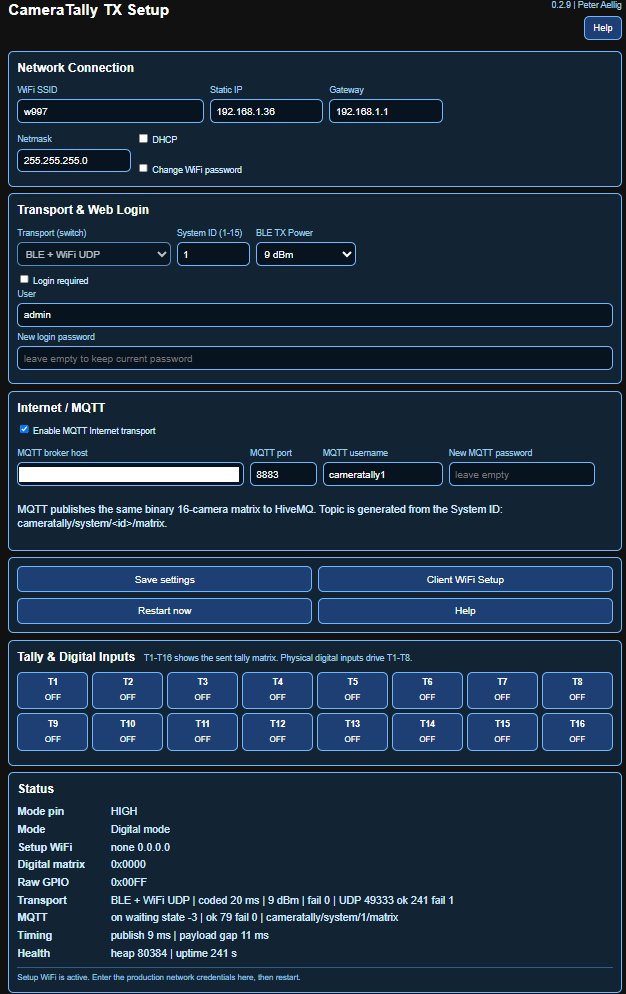

Daraufhin erscheint diese Oberfläche.
Wichtig wäre es, dann schon mal eine statische IP für den Netzwerk Mode einzutragen, falls das TX Modul im Netzwerk Mode laufen soll. (vMix/ATEM/TSL/API)

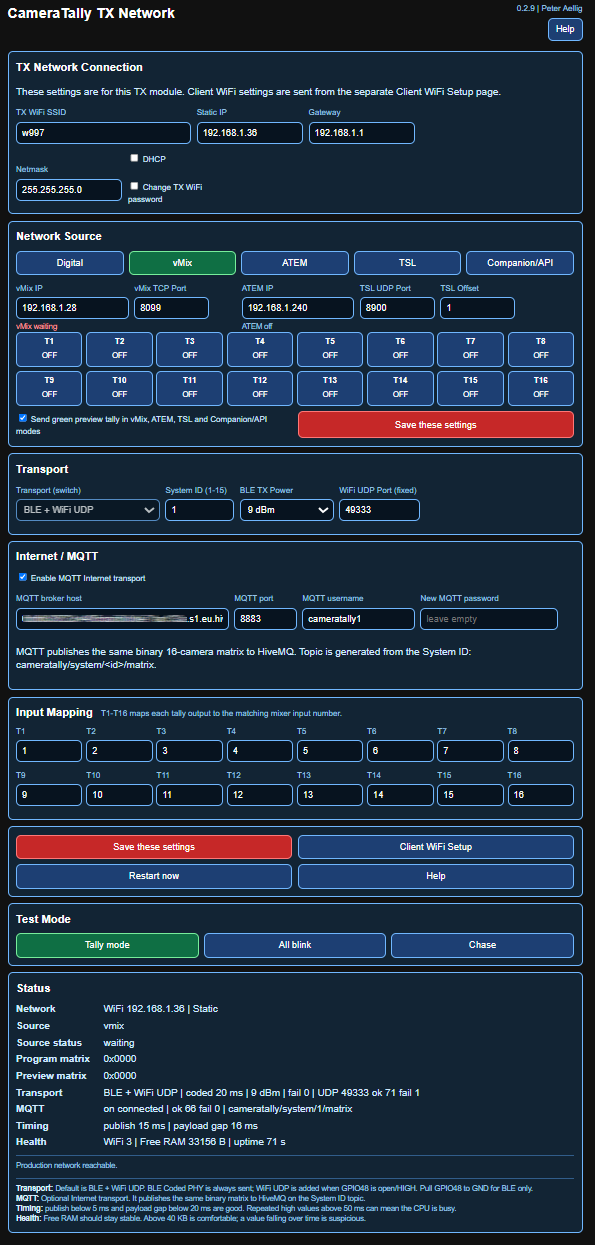

Network¶
Startet das TX-Gerät im Netzwerk Mode, kann es mit der im Digitalmenu vergebenen Adresse direkt angesprochen werden.
Es braucht keine zusätzliche Unterstützung, wie Webserver oder anderes zu starten.
Die Digitalen Inputs können auch im Netzwerk Mode angewählt oder genutzt werden.
Eher wahrscheinlich hängt das Gerät aber im Netzwerk an einem Mischer oder vMix, OBS etc.
Network Source¶
vMix für vMix benötigt es dessen IP und den TCP-Port (nicht http). Dieser ist standardmässig 8099.
ATEM für Blackmagic ATEM Mischer benötigt es nur die IP-Adresse des Mischers.
TSL für TSL wird der UDP-Port benötigt, auf welchem das TSL Device sendet. TSL-Offset ist, weil einige Geräte bei 0 beginnen mit Zählen, andere mit 1.
Transport¶
Hier wird festgelegt, wie das Tallysignal zu den RX-Modulen gelangt.
MQTT¶
Hier wird festgelegt, ob zusätzlich zur lokalen Verbreitung, das Signal noch in die Cloud geschickt wird.
Damit ist dann mit jedem Handelsüblichen Gerät, welches einen Browser besitzt, das Tally Signal weltweit ohne weitere Einstellungen zu nutzen.
Input Mapping¶
Nicht immer ist am Mischer Input 1 auch Kamera 1.
Mit dem Mapping kann z.B. Input 4 als Tally 1, Input 5 als Tally 2, Input 10 als Tally3 etc. gemappt werden.
Remote Client WiFi Setup¶
Das TX WEB Setup verfügt über eine Remote Setup Funktion. Alle im Netzwerk befindlichen RX-Geräte mit der gleichen ID bekommen so eine neue WiFi SSID und das zugehörige Passwort per BLE codiert -übertragen. Somit ist vor Ort das Tally System schnell ins WiFi eingebunden.
Test Mode¶
Damit lässt sich prüfen, ob alle angeschlossenen Tallys funktionieren und erreichbar sind, ohne dass ein Mischer zur Verfügung stehen muss.
