Tx hardware

2.1 TX-Modul\

Das TX-Modul ist die zentrale Einheit. Es entscheidet, welche Kameras rot, grün oder aus sind, und sendet die resultierende Matrix an alle Empfänger.

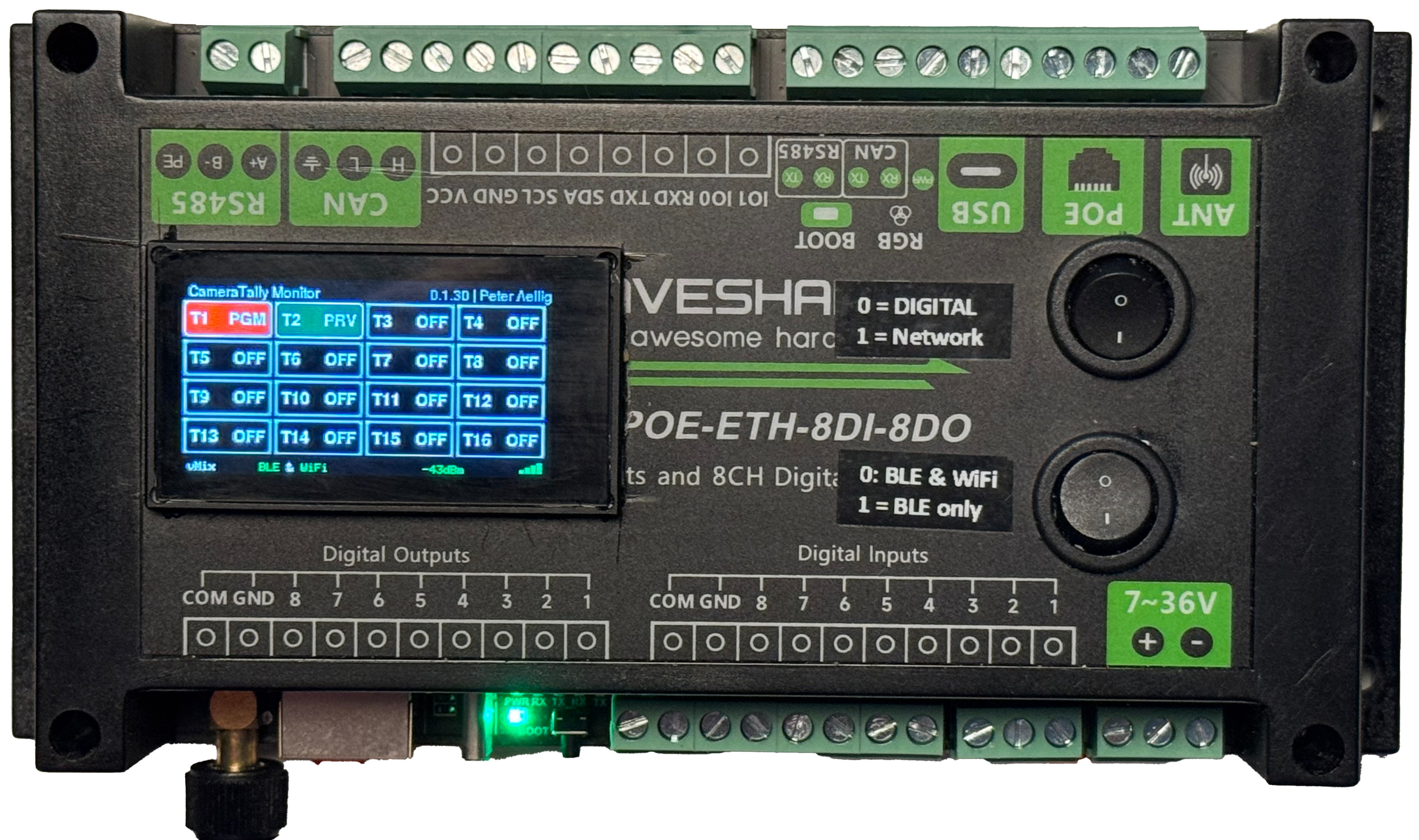

Das zentrale TX-Gerät ist ein Waveshare ESP32-S3-POE-ETH-8DI-8DO

Digital Inputs¶

Physische Eingänge am TX-Gerät. Aktuell treiben die vorhandenen Digital Inputs T1 bis T8 direkt; die 16er Matrix ist bereits vorbereitet und wird von vMix, ATEM und API vollständig genutzt. Dieser Mode wird bei Mischern verwendet, welche über einen High/Low D-Sub-Tally-Ausgang verfügen.

vMix¶

Netzwerk-Anbindung über die vMix TCP API. Das TX-Modul liest Program- und Preview-Zustände und ordnet sie über das T1-T16-Mapping den Tally-Ausgängen zu.

BM ATEM¶

Netzwerk-Anbindung über das Standard-ATEM-Protokoll für Program und Preview.

Companion/API¶

Netzwerk-Anbindung, leichte HTTP-GET-Schnittstelle. Bitfocus Companion, Browser, Stream Decks oder Skripte können Program-, Preview- und Sonderbefehle setzen.

TSL 5.0¶

TSL Mode hört am eingestellten Port auf TSL 5.0 Signale, TSL3 und TSL4 werden nicht unterstützt.

Testmodi¶

All blink und Chase-Mode erlauben einen schnellen Funktionstest ohne externe Regie.
