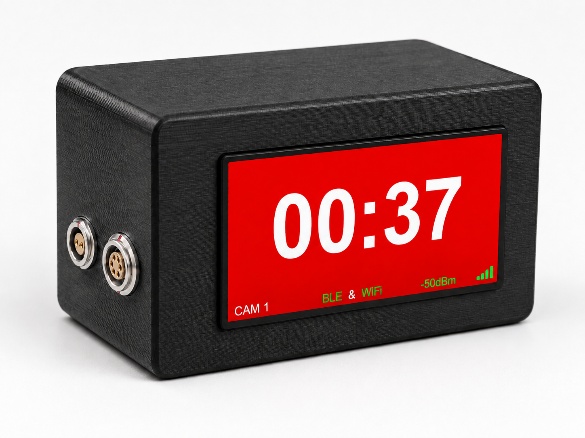

Rx hardware

Höhe: 38 mm

Tiefe: 33,2 mm

Das entspricht ca. 2 hintereinander liegenden Zippo Feuerzeugen

Es ist eine 6-polige Lemo Buchse vorgesehen.

Pins der 6-poligen Buchse

1	VCC+ 7 – 36 Volt
2	GND (VCC-)
3	LED 1 ROT
4	LED 2 ROT
5	LED 1 GRÜN
6	LED 2 GRÜN

Pins der 2-poligen Buchse

1	LED 3 ROT
2	LED 3 GND

Für Produktionen mit Cine Kameras, Photo-Cameras etc., bei welchen die Kamerapersonen einen Sucher mit Okular haben, wird eine kleine LED mit

dünnem Kabel durch die Gummilinse ins Okular eingesetzt. Somit sieht die Kameraperson, wenn sie Online ist.

Es sind verscheidene Bauformen möglich.
