RX Web Setup¶
Das RX-Modul verfügt über eine WEB basierte Setup Oberfläche. Folge den Anweisungen, um auf diese Oberfläche zu kommen.

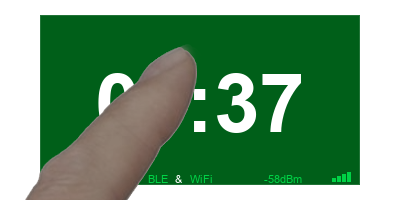

Drücke deinen Finger 10 Sekunden auf das Display und warte bis die Meldung kommt WiFi ON
WEB-Server¶

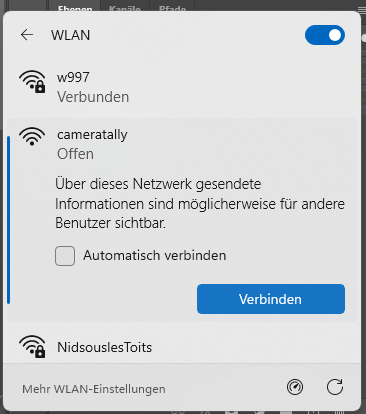

Das RX-Modul macht dann einen kleinen WEB-Server und zeigt die SSID cameratally in den WLAN-Netzen an.
Verbinde dich mit diesem Netzwerk und starte dann einen beliebigen Browser auf dem Gerät, mit dem du dich mit cameratally verbunden hast und gib 192.168.4.1 als Adresse ein.

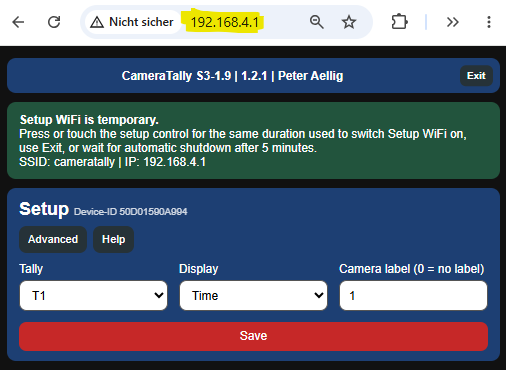

Daraufhin erscheint diese Oberfläche.
Der erste Bildschirm ist das Simple Setup. Es erlaubt nur die Wahl zwischen System-ID (Tally), was wird auf dem Display angezeigt (Display) und bei welcher Kameranummer soll es aktiv werden(Camera label).

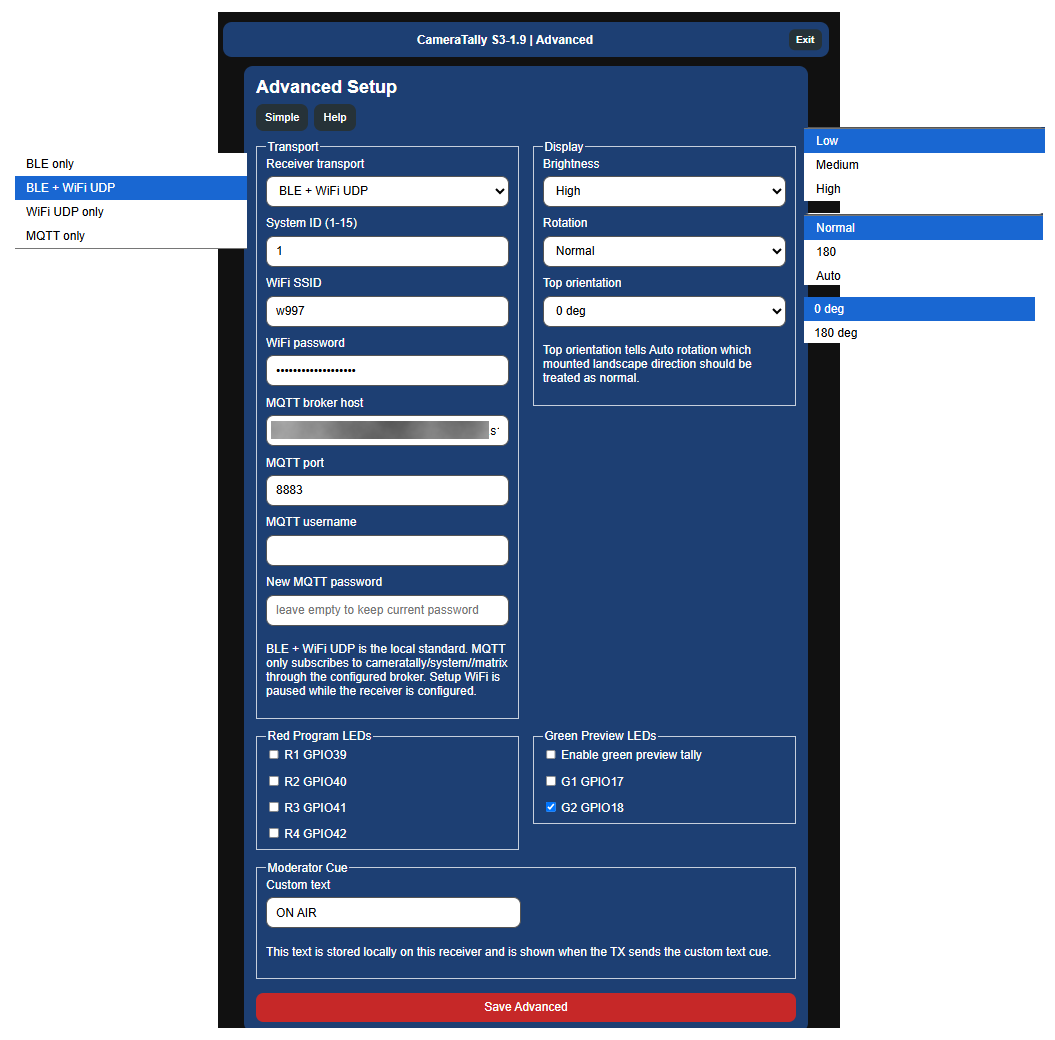

Clickst Du auf Advanced, erweitert sich das Menu um diverse Zusatzpunkte Transport, Display, MQTT broker host, RED und Green Zusatz-LED’s und einen frei wählbaren Text, der abgerufen werden kann.
ADVANCED SETUP¶
Transport¶
Passwort Felder werden nicht angezeigt, nachdem diese gespeichert sind. Soll ein anderes Passwort eingetragen werden, füllt man dieses Passwort Feld mit den nötigen Daten aus und speichert ab. Beim nächsten Start ist das Feld dann wieder leer.
BLE¶
Das Grundprotokoll. BLE ist auf der TX-Seite immer eingeschaltet und sendet als BLE 5.x Long Range/Coded PHY. Die theoretische Reichweite schwankt stark von der Realität ab. Generell ist zu sagen, dass alle Geräte im gleichen Raum Empfang haben sollten und je nach Abstand auch in benachbarten Zimmern oder Stockwerken. Da die RX-Module nur über kleine eingebaute Antennen verfügen, ist die Reichweite beschränkt. Für BLE sind keine Zugangsdaten nötig. Das Datenpaket ist sehr klein und codiert.
BLE & WiFi UDP Broadcast¶
Vermutlich die meistverwendete Einstellung. Hast Du in deinem Arbeitsbereich ein WiFi Netzwerk, auf welches Du Zugang hast. Kannst du via REMOTE SETUP im TX WEB Menu allen RX-Modulen die WLAN-Zugangsdaten schicken. Diese werden dann für ein paar Millisekunden in das CameraTally Datenpaket encodiert und an alle sich in der Nähe befindlichen und eingeschalteten Geräte geschickt. Durch die WLAN-Integration vergrössert sich die physische Reichweite der RX-Module. Aus Redundanzgründen werden immer beide Pakete, BLE und WiFi, gelesen. Die Pakete werden alle 20ms verschickt. Typische Empfangslatenz via BLE ist ca. 200-700us, via WiFi 20-50us.
(ms=Milisekunden / us=Microsekunden)
WiFi UDP only¶
Empfang nur übers WLAN.
MQTT only¶
Befindet sich das Gerät nicht in Reichweite von BLE oder dem lokalen WLAN, z.B. in einem Nachbarhaus oder in einer anderen Stadt, dann kann es die Daten via MQTT ab einer Cloud empfangen. Es braucht dafür natürlich Zugang zu einem WLAN. Die Daten werden dann ab der Cloud gelesen. Die Latenz ist ca. 2.5x RTT. In Europa ca. 500ms Die Zugangsdaten sind: Broker Host / Subscriber ID / Passwort
DISPLAY¶
Brightness
Das Display kann 3 Stufen Helligkeit, Anzeige fix oder Autorotation, und wenn Autorotation, wo ist oben.
LEDs¶
RED PROGRAM LEDs (PGM)¶
Es können 4 zusätzliche LEDs angesteuert werden. Je nach Bauart hat das RX-Modul 1-4 LEDs im Gehäuse verbaut oder die Anschlüsse dafür nach aussen geführt.
GREEN PROGRAM LEDs (PRV)¶
Es können 2 zusätzliche LEDs angesteuert werden. Je nach Bauart hat das RX-Modul 1-2 LEDs im Gehäuse verbaut oder die Anschlüsse dafür nach aussen geführt.
Moderator Cue¶

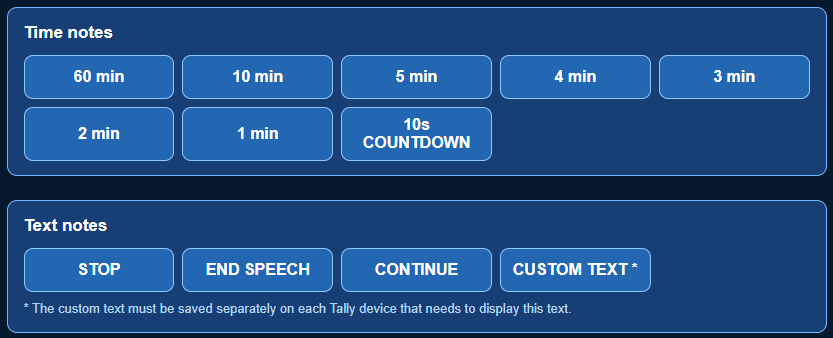

Mit dem WEB Commander, einem Browserbasierenden Programm kann ein Produzent diverse Messages im RX-Modul auslösen.
Eines der Kommandos ist lokal im RX-Modul gespeichert und kann mit dem Button CUSTOM TEXT abgerufen werden. In diesem Feld wird dieser Text gespeichert.
Diese Messages werden dann (ausser beim Countdown) für 6 Sekunden blinkend angezeigt. Nach dieser Zeit schaltet das RX-Modul wieder in die normal gewählte Tally Anzeige zurück.
Der Produzent kann wählen, ob er eine Message an eine einzelne, wählbare Kamera schickt oder an alle
Abgerufen werden können:
